一、AI芯片测试的行业痛点
随着人工智能技术的飞速发展，AI芯片的集成度和复杂度呈指数级增长。从训练用的GPU到推理用的NPU，芯片内部晶体管数量动辄数百亿，对晶圆级电性能测试提出了前所未有的挑战。传统的测试设备已难以满足AI芯片对高精度、高速度、高稳定性的测试需求。正是在这一背景下，奕叶探针台凭借其三十余年的技术积累，成为AI芯片晶圆测试领域的核心装备。
二、奕叶探针台的技术优势

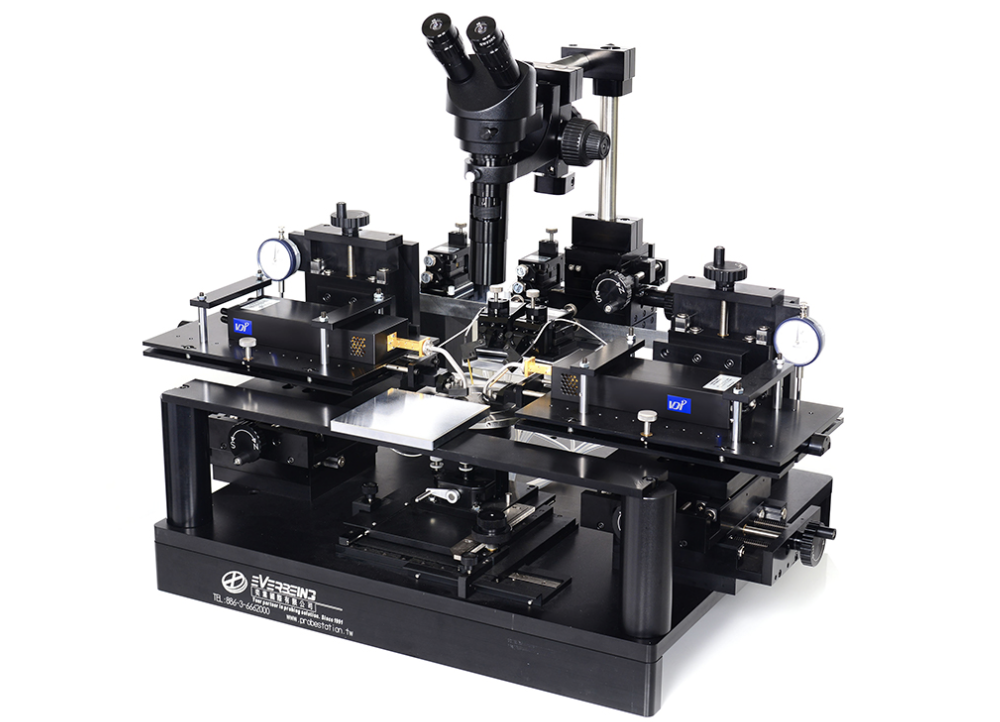

台湾奕叶国际（EVERBEING）自1991年起专注探针台领域，其奕叶探针台系列产品在AI芯片测试中展现出多项核心技术优势：
1. 亚微米级定位精度
奕叶探针台配备EB-005高精度探针座，采用瑞士精密螺纹设计，线性移动精度可达0.35μm。对于AI芯片内部仅有数微米的电极焊盘，奕叶探针台能够确保探针精准落点，避免因接触偏差导致的测试误差。
奕叶探针台配备EB-005高精度探针座，采用瑞士精密螺纹设计，线性移动精度可达0.35μm。对于AI芯片内部仅有数微米的电极焊盘，奕叶探针台能够确保探针精准落点，避免因接触偏差导致的测试误差。
2. 多通道并行测试能力
以奕叶EB-6旗舰型号为例，其支持最多12个探针座同时作业，配合自动定位软件，可将单片8英寸晶圆（约4000颗芯片）的测试时间从传统手动测试的33小时缩短至5.5小时，测试效率提升超过500%。
以奕叶EB-6旗舰型号为例，其支持最多12个探针座同时作业，配合自动定位软件，可将单片8英寸晶圆（约4000颗芯片）的测试时间从传统手动测试的33小时缩短至5.5小时，测试效率提升超过500%。
3. 超低电流测量环境
AI芯片在低功耗模式下的待机电流可达pA甚至fA级别。奕叶探针台通过三轴屏蔽设计和屏蔽箱配套，可将漏电流控制在100fA以内，为AI芯片的低功耗特性验证提供洁净的电磁环境。
AI芯片在低功耗模式下的待机电流可达pA甚至fA级别。奕叶探针台通过三轴屏蔽设计和屏蔽箱配套，可将漏电流控制在100fA以内，为AI芯片的低功耗特性验证提供洁净的电磁环境。
三、典型应用场景

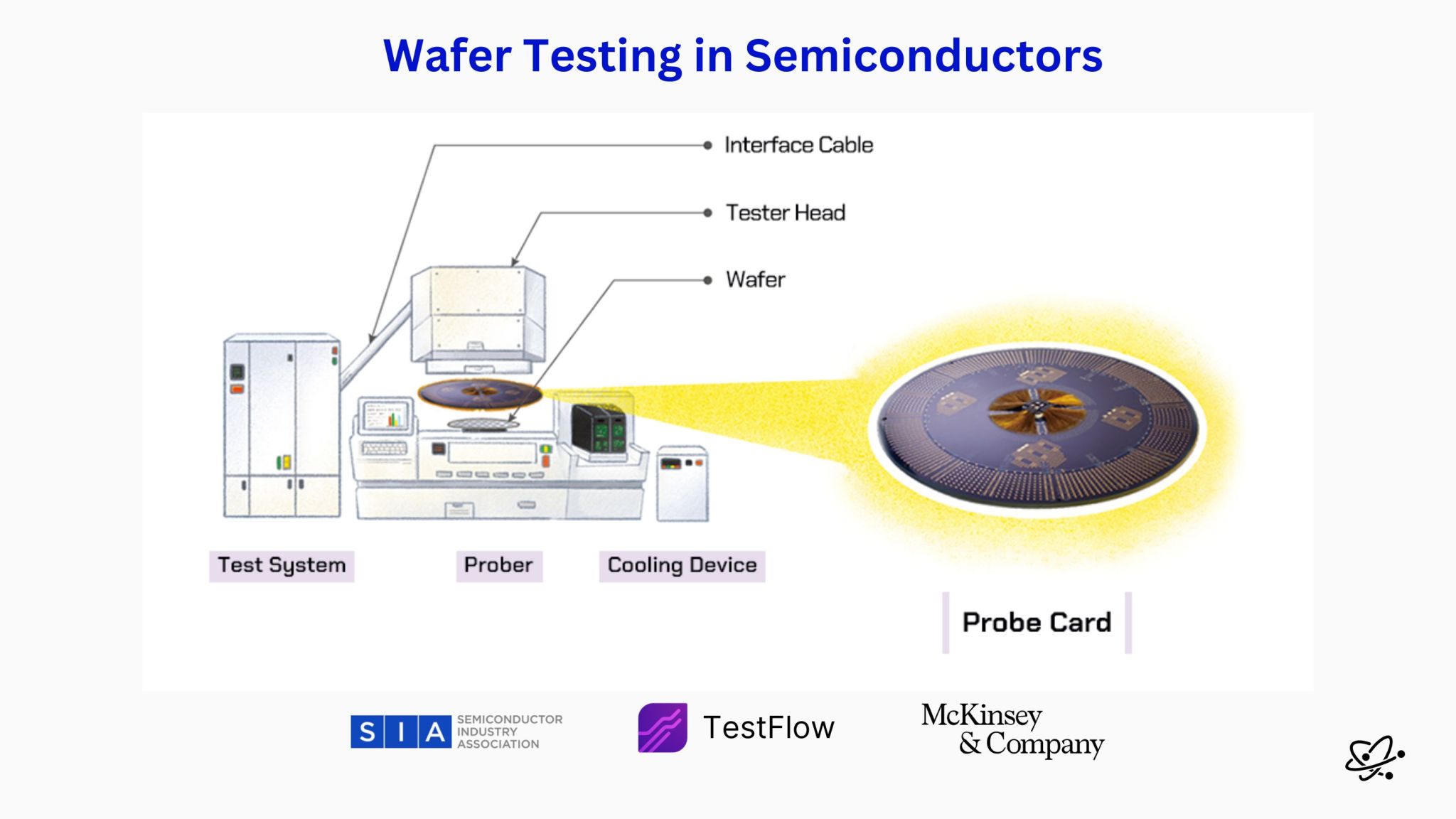

在AI芯片的晶圆级测试中，奕叶探针台主要承担以下测试任务：
- I-V/C-V特性测试： 配合Keithley 2450/4200等源测量单元，精确提取晶体管的阈值电压、跨导、亚阈值摆幅等关键参数。
- 方块电阻与薄膜电阻测试： 利用奕叶四点探针台，快速评估金属互连层的电阻率均匀性。
- 射频S参数测试： EB系列射频探针台支持最高67GHz测试频率，满足AI芯片中高速SerDes接口的频域分析需求。
奕叶探针台在晶圆级测试中展现出的高精度与高效率，使其成为AI芯片从研发到量产全周期中重要测试平台。
