奕叶射频探针台 射頻MHz/GHz量測
发布时间:2021-06-25 23:40   浏览:


一、射頻MHz量測

奕叶代理销售GGB产品 25,拥有最完整的技术资料库,原厂应用顾问的视讯会议谘询,畅销产品的库存,产品的免费试用验证以及产品的维修校正服务

EB 2MHz Probe

EB 10MHz Probe

Kelvin 100Mhz Probe

GGB Model 7 and Model 7A (dc to 500 Mhz, 50 ohm)

GGB Model 12C (dc to 500 Mhz, 1 Megohm/0.1pF)

GGB Model 18C and Model 19C (dc to 350 Mhz, 10 femtoamps/0.02pF)

二、射频GHz量测



高频探针头PicoProbe® by GGB Industries

除了高频探针头外,也提供南北向排针灌入直流信号,PGP PGPPGP PGPPGPPGP PPPPPPPPP等等,电容可以装在针尖消除干扰而达到电特性最佳化同时也必须考虑匹配的电容及电阻.

 建议客户先评估高频探针头的产品,再规划自己的线路设计,这样才不至于线路出来之后,而市场上找不到合用的高频探针头



三、客户必须考虑的因素



单边或双边点针?

频率有多高?

针尖是怎样的组合?GSG,GS,SG(或Dual two SS)

针尖彼此的间距是多少?

针尖的材质?BeCu or Tungsten

需要内建导波管?

需探针头上同时灌入直流信号吗?

需要在南北向排针灌入直流信号吗?PGP PGPPGP PGPPGPPGP PPPPPPPPP

(也必须考虑匹配的电容及电阻)

需要考虑高温环境下吗?

需要考虑极低温环境下吗?

需要考虑磁场环境下吗?



四、GGB PicoProbe高频产品系列参考如下



Model 10 (dc to 11 GHz )

Model 40A (dc to 40 GHz / 2.9mm K connector input)

Dual / Differential Microwave Probe (two microwave probes on one positioner - 40A, 50A, 67A, or 110H)

Model 40M (ultra low loss - dc to 40 GHz)

Model 50A (dc to 50 GHz / 2.4 mm connector input)

Model 67A (dc to 67 GHz / 1.85 mm V connector input)

Model 110H (dc to 110 GHz / 1.0 mm connector input)

Calibration Substrates (for probe tip calibration - available in 9 standard models)

Differential Calibration Substrates (for two, three or four port probe tip calibrations )


五、探针台评估时必须考虑以下项目



5.1 防震桌

      来自于地的振动杂讯干扰,当探针站在电极上,防止针在电极上刮来刮去影响到彼此的接触。信号进出频率愈高愈是在意。客户端经常出现的问题,这个实验室以及整栋建筑物在结构设计上就比较脆弱,很容易产生共振,当微小的震动来的时候,随著楼层越高,震动到实验室的现场位置被放大了更大。奕叶都会派工程师到现场量震动,机器进场前选择适当的地点安装!

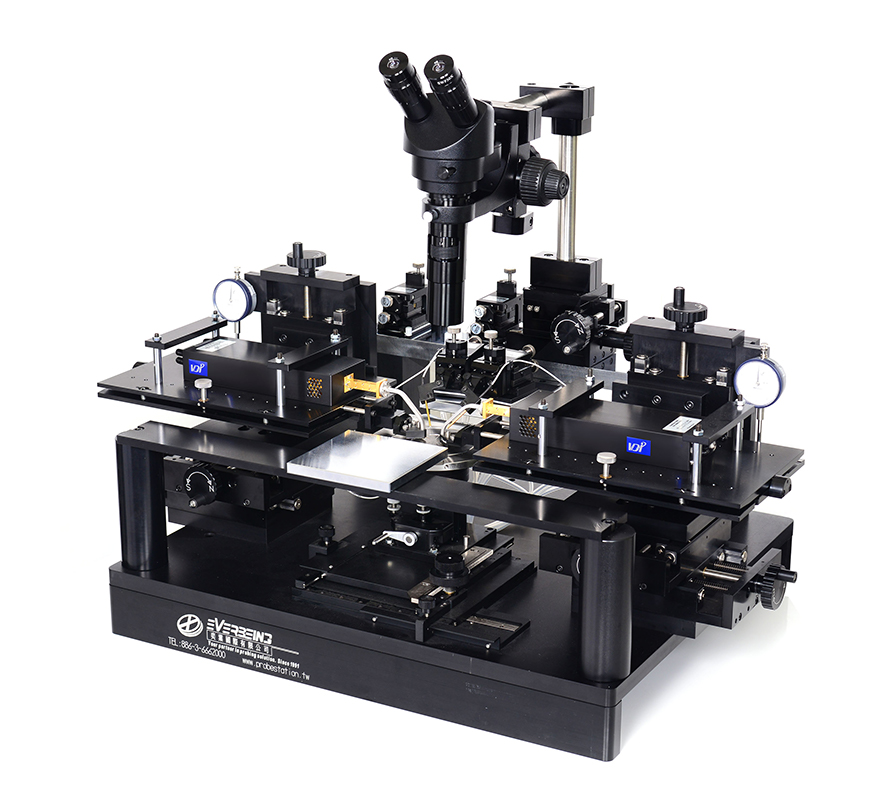

5.2 探针台



    穏定的台体,硬体机械架构的强度与其重心配置。其次为载台的XY、Z滑台及显微镜XY功能、精度、稳定性及操控性都至关重要。



5.3 探针座



       有别于直流量测的探针座,高频量测时探针座本身的重心配置的稳定性要高之外,控制探针的机械调整精度必需1 micron 以上,下针后滑行距离可细腻调整到不同应用及材料所需的接触应力。频率愈高,间距愈窄,控制探针的每一步的步进量也需愈小。



5.4 探针

       探针是元件与仪器信号之间的直接硬体介面,厂牌的选用也会影响到量测结果的可靠及重複性,要选用美制品牌,国际市场验证35年以上,校正资料库巨集,可提供可靠之外,较深及较广的后续量测谘询。
